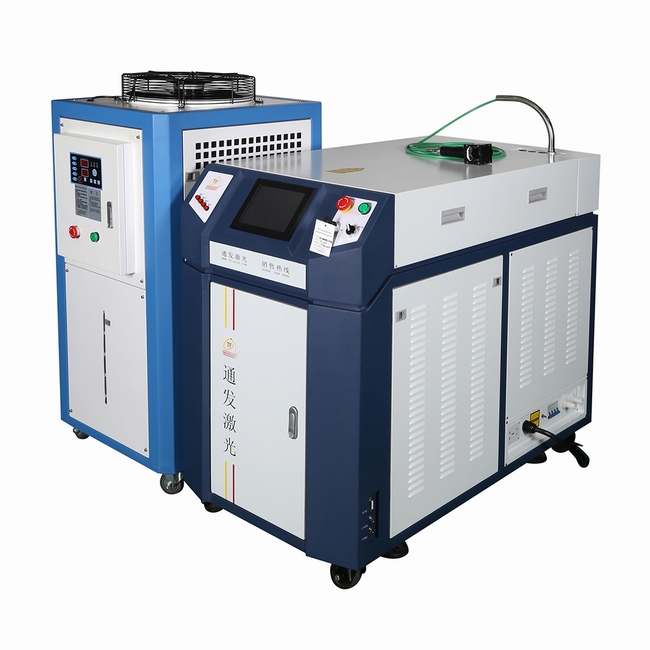

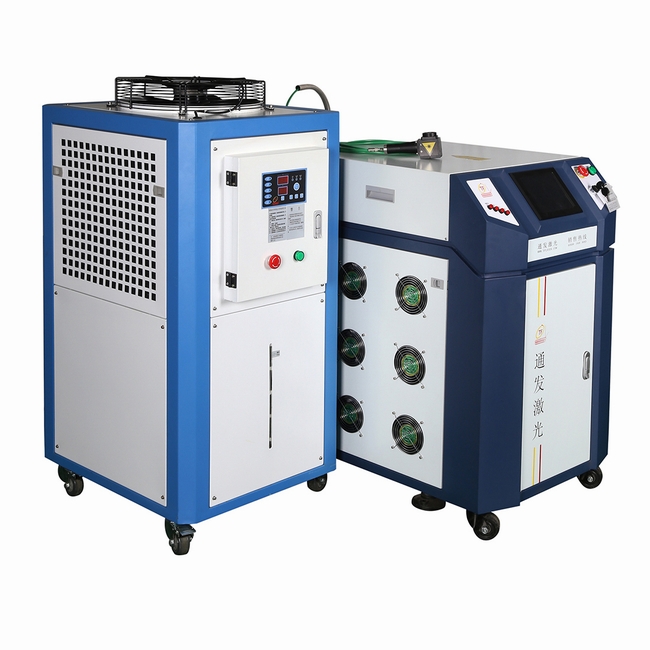

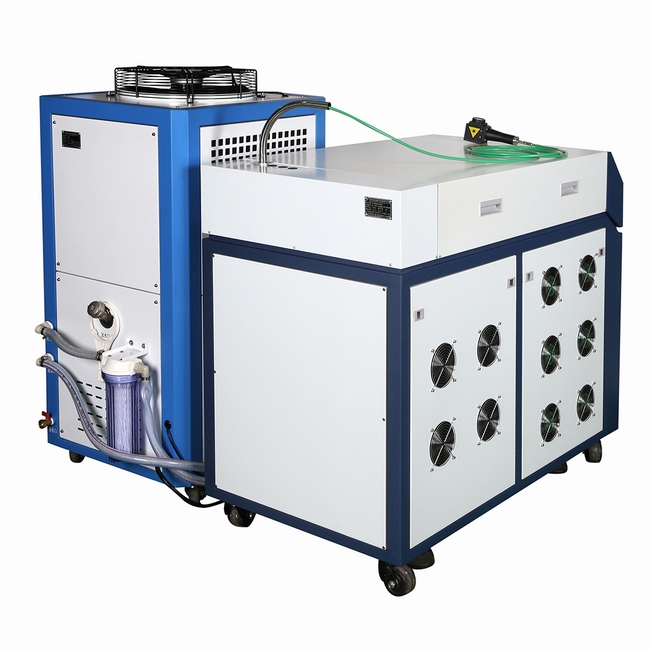

通發激光TFL-200AF/300AF光纖激光焊接機，采用電流反饋控制模式，能量較穩定，光束質量好，適合1mm以下金屬不銹鋼板材的精密激光焊接，是批量五金產品中小功率焊接專用機型。
分享至：
手機結構件激光焊接
打印機刮刀激光焊接
傳感器激光焊接
不銹鋼水壺激光焊接
儀表產品激光焊接
電氣端子激光焊接
該工作臺可以四軸聯動，實現曲面的點焊。
適合首飾點焊，如戒指，項鏈，吊墜，耳環等的焊接，可以選擇顯微鏡顯示，或者CCD顯示。
配件描述：萬向磁座具備永久性強力磁鐵功能，由開關進行吸附和松開材料，主要吸附10KG以下的鋼制模具及零件，并且可以任意轉動角度，使得模具需補焊位置可輕松放置在激光容易照射的位置，特別是對小型零件，大大提高了補焊效率。
配件描述：萬向磁座具備永久性強力磁鐵功能，由開關進行吸附和松開材料，主要吸附10KG以下的鋼制模具及零件，并且可以任意轉動角度，使得模具需補焊位置可輕松放置在激光容易照射的位置，特別是對小型零件，大大提高了補焊效率。
激光焊接機振鏡工作臺配置高速雙軸掃描振鏡，效率是電動工作臺焊接速度的2-5倍，特別適合無需氬氣保護的疊加或焊縫激光焊接，目前智能手機的普及以及內部不銹鋼框架和鋁框架的新技術應用，激光焊接在手機五金焊接行業已經得到高效廣泛的使用。
脈沖氙燈選擇優質濾紫外線石英管作為燈管材料，以高質密度電極為氙燈的電極，具有負載能力強，泵浦效率高，激光光束質量好，壽命長等特點。
主要保護里面價值較高的聚焦鏡片。避免焊接時的煙霧飛濺和粉塵對鏡頭里鏡片的污染。
濾芯的主要作用是去除水中固體、膠體等雜物，清潔冷卻水，保護激光器。
TFL-2000AF/300AF光纖激光焊機是一款高穩定性、中功率的光纖激光焊機，滿足長時間生產的需要。大功率激光電源，大功率散熱系統滿足24小時大批量生立。機身采用高強度結構，保證精度、性能穩定。焊接控制系統是專為激光焊接度身定做的專業4軸控制系統，穩定性高，易學易懂易上手。擴展性強，可結合流水線、光電傳感器、氣動夾具等組合進行全自動無人值守式加工。可進行時間分光或能量分光，適合不同加工的場合的應用，多工位加工應用，可以廣泛應用在點焊、連續焊及柔性加工需求行業等焊接。
應用范圍：適用于醫療器械行業、微電子行業、眼鏡行業、高檔數碼組件、其他五金行業的組件的焊接

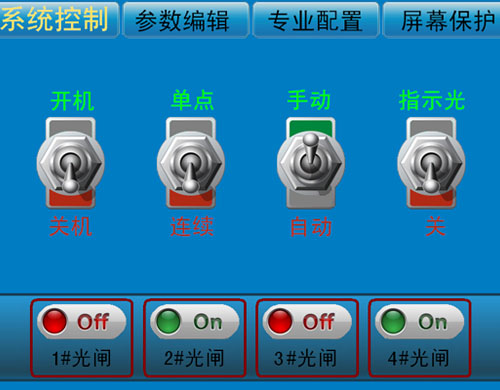

1、采用觸摸屏控制，擴展功能強。
2、整機的主要功能是基于電流反饋控制激光輸出，以控制修正激光輸出；控制整機協調工作，以便高效安全的利用激光進行焊接。
3、設備具有開關機自檢功能，對系統、傳感器、內外控、基準光、光閘等的狀態進行檢索，確保設備穩定運行；

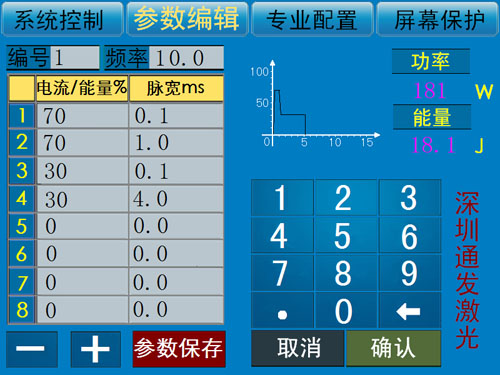

4、參數、波形直觀顯示，方便操作者使用設備。
5、設備具有波形調用功能，可以根據上位機的指令，在不同工位使用不一樣的激光能量，適合加工復雜工況。
6、觸摸屏具有生產計數功能。
7、觸摸屏具有中英文一鍵切換功能，國內銷售及出口均適用。
8、設備觸摸屏具有屏幕保護功能，并設有密碼，防止非專業人員任意改變設備狀態。
9、整機的狀態、溫度及其他保護開關的實時監控和顯示，方便用戶保養及維修。

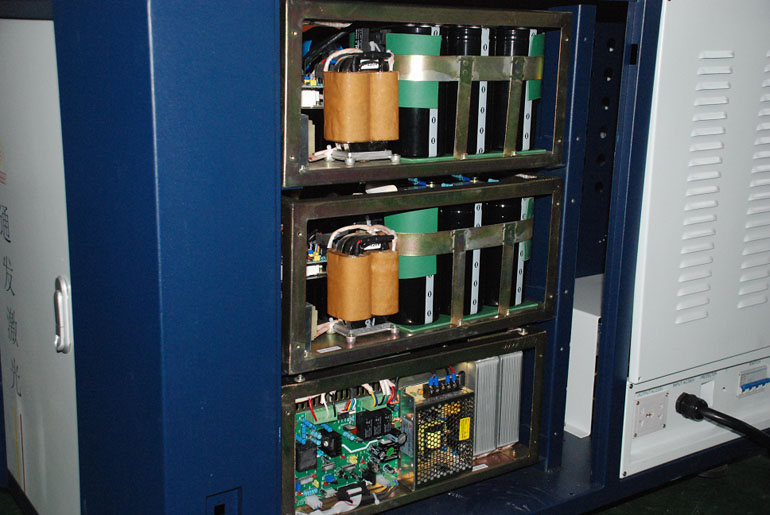

1、該設備采用升壓電源，不受電網波動影響，同時電源的單點能量輸出能力也更強。
2、該設備電源采用分流設計，將大的發熱元件分流到幾路控制，有效的減少了電源的發熱功率。
3、該設備電源采用進口的IGBT，保證質量。
4、激光電源采用大功率隔離變換技術，人體觸摸任何放電部分不會觸電，安全性得到提高。
6、激光大電流放電具有軟硬件過流保護鎖定及報警。

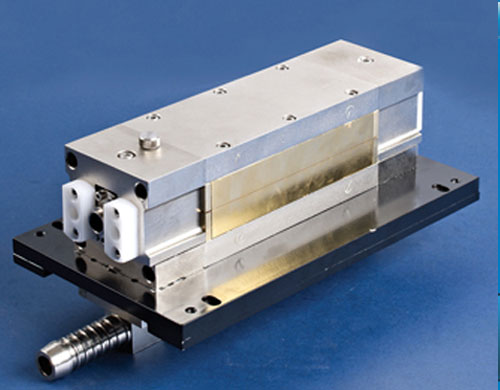

通發激光焊機鍍金腔
1、激光棒采用新型YAG激光棒，優化了激光棒的參數，使激光光電轉換效率提高，并可以增加單點能量。
2、激光腔采用氙燈和激光棒分離設計，換燈不影響光路。
3、采用疊簧鏡架，比普通的拉簧鏡架更穩定，光路輸出更穩定。
4、鏡片均采用軍工級鍍膜，比普通鏡片更耐用。
富士康科技集團是專業從事計算機、通訊、消費性電子等3C產品研發制造，廣泛涉足數位內容、汽車零組件、通路、云運算服務及新能源、新材料開發應用的高新科技企業。憑借前瞻決策、扎根科技和專業制造，自1974年在臺灣肇基，1988年投資中國大陸以來，富士康迅速發展壯大，擁有百余萬員工及全球頂尖客戶群，是全球最大的電子產業科技制造服務商。2014年進出口總額占中國大陸進出口總額的3.5%；2015年位居《財富》全球500強第31位。
珠海優泰科技有限公司是一家專業生產彈性體產品的高科技民營企業。公司產品主要是激光打印機、復印機、激光型傳真機、一體化機等辦公控制設備刮片與清潔刮片,以及其它用于工業設備的高性能配件和原料?，F(xiàn)有員工450人以上，擁有3萬多平方米的廠區； 2010年12月成立了優泰“關愛基金會”，幫扶有困難的員工，真正體現人文關懷，打造“優泰人”之家，使愿意在優泰發展的人得到：穩定、安全、健康成長。
深圳市百泰珠寶首飾有限公司是集首飾研發、生產加工、批發及零售于一體的大型黃金首飾企業。擁有現代化大型工廠近二萬平方米，高級管理人員、專業技術人員及高素質技術工人1500余人。公司總資產規模人民幣5.1億元，年生產加工黃金首飾能力達100噸。2004年起，連續三年稅利超千萬，累計出口創匯超過1億美元，已成為國內最大的黃金首飾制造商。公司現為全國首飾標準化技術委員會委員單位、中國珠寶玉石首飾行業協會副會長單位、世界黃金協會指定生產廠家。
技術參數
|
型號 |
TFL-200AF |
TFL-300AF |
|
激光波長 |
1064nm |
1064nm |
|
最大激光功率 |
200W |
300W |
|
最大激光脈沖能量 |
60J |
80J |
|
光纖輸出數量 |
4路（最多） |
4路（最多） |
|
反饋方式 |
電流|能量反饋 |
電流|能量反饋 |
|
脈沖寬度 |
0.2-15ms |
0.2-15ms |
|
脈沖頻率 |
0.4-200Hz |
0.4-200Hz |
|
焊點大小 |
0.4-2mm |
0.4-2mm |
|
激光能量變化率 |
<±1.5% |
<±1.5% |
|
主機耗電功率 |
≤6KW |
≤12KW |
|
電力需求 |
AC380v±10%/50Hz，30A |
AC380±10%/50Hz，40A |
|
冷卻方式 |
1.5P冷水機 |
3P冷水機 |
|

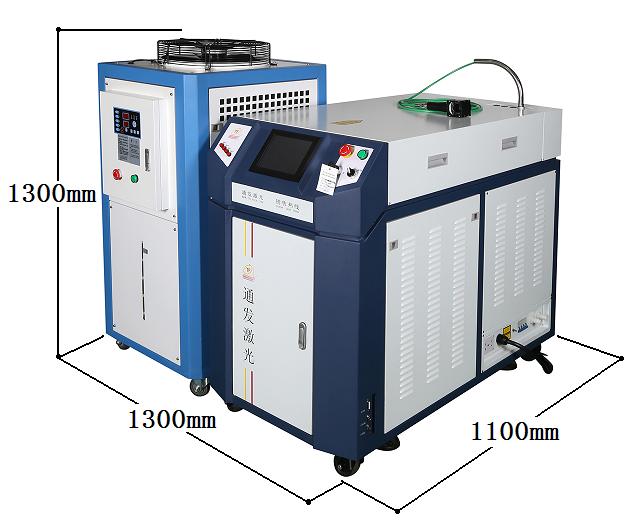

主機外形尺寸（長*寬*高） |
700×1100×900 |
700×1100×900 |
市電電壓波動不能太大，電壓波動幅動依照國家標準不應超過5% ，當超過10%時，設備有可能不能正常工作，而且運行的穩定性也會有所降低。建議客戶配備穩壓器。
純凈水一般要求電阻率大于0.5MΩ.cm，使用一段時間后水電阻率會降低或水中有雜質、污物、水變混濁等現象，將會使氙燈點不然或污染激光腔及玻璃管，使出光效率降低，此時應立即更換純凈水（連續使用時最好每周更換一次系統中的去離子水）。
防止振動：因激光焊機的光路部分十分精密，激光焊機的工作場如果有振動的話，易于導至光學器件走位，從而產生激光輸出變?nèi)?，光斑質量變差，甚至沒有激光輸出的問題，所以，在激光設備工作場所，要特別注意，設備安裝位置不要靠近大路邊，大橋邊，或是在附近有沖床，銑床，車床，刨床等重型加工設備，如果必需要在這樣的環境下，則必需要做足防震的措施，將震動減到最小。
減少灰塵：因為激光設備內部有很多光學器件，和精密電子元器件，故要求安裝在灰塵較少的環境
環境溫度：攝氏4度-攝氏32度。設備運行時，環境溫度最高不可以超過攝氏32度，因為激光電源部分，功率很高，一些功率器件運行時發出熱量需要及時散發出去，而環境溫度太高會導至不能正常散熱，會引起整個系統的工作不穩定，甚至損壞。而冬天的時候，需要嚴防冷卻水結冰，因為激光晶體、氙燈、聚光腔都充滿了水，結冰會直接導致這些器件的損壞。冬天時如長時間不運行情況下，將腔內的水排空；如再開機前，先重新加水，打開電源空氣開關，先行主機不開，只開水機空機運行10分鐘，等水溫回復到攝氏4 度以上，再開主機。（強烈要求不能將設備放于室外或者低溫結冰的情況下使用，否則極易損壞設備）
環境濕度：不高于80% 。因為焊機電源打開后，激光晶體就會持續的被冷卻系統冷卻，因為冷卻水一般會低于室溫，當環境濕度過大的時候，而激光晶體的溫度又低于室溫，這時激光晶體的兩個端面上會凝結水霧，當激光輸出的時候，這些水霧會大大降低激光輸出能量，而且這些附著在激光晶體端面上的水，干了以后，會在激光晶體的膜面上留下痕跡，這將會大大加快激光晶體膜面的老化。所以，為了防止這種情況的發生，冷水機的水溫設定，夏天不可以低于室溫3度，冬天不可以低于5度。
良好的接地：我公司生產的激光設備均配有自動的安全保護裝置，只有正確、良好的接地才能使之正常運作，為了保障您的人身財產安全，強烈要求客戶為設備提供良好的接地條件。同時，激光電源、焊接控制系統均使用了工業微處理器進行數字化控制，只有良好的接地，才能保證他們正常穩定的工作。
較小的電壓波動：如果設備電力接入點或離的很近的地方有大功率的用電設備，特別是對電網會產生很大沖擊的用電設備，如大功率電動機、氬弧焊機、電火花放電加工機等等，建議客戶配備帶有電壓波動抑制功能的穩壓器。
